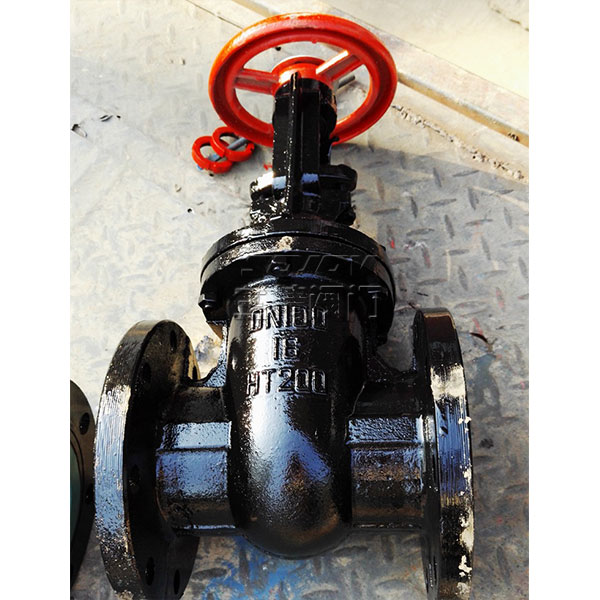

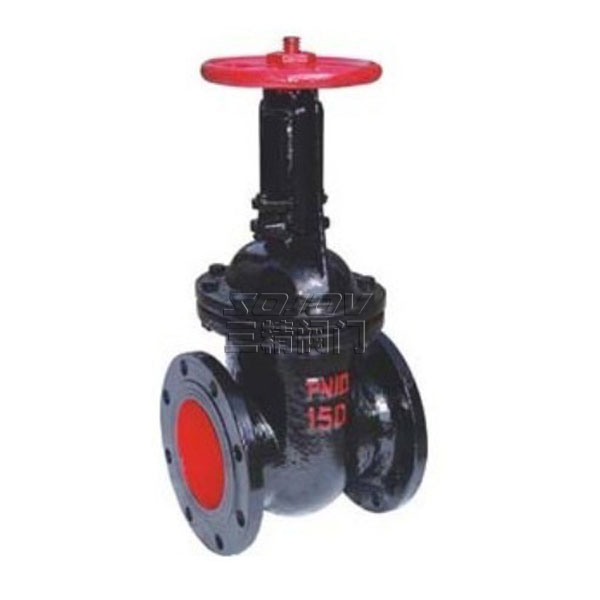

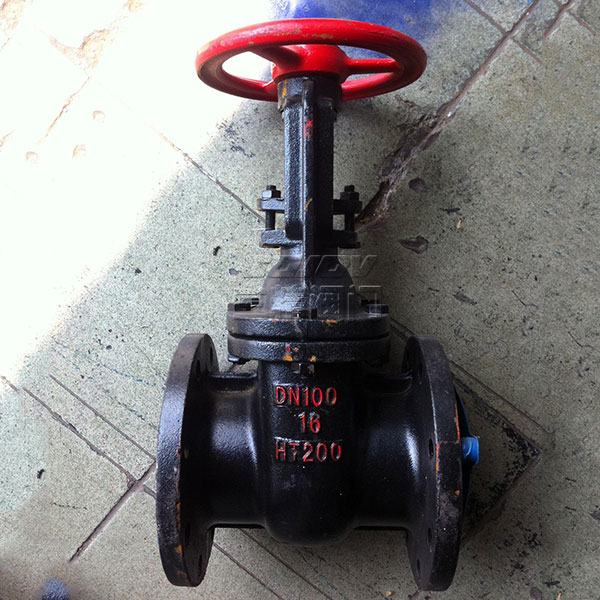

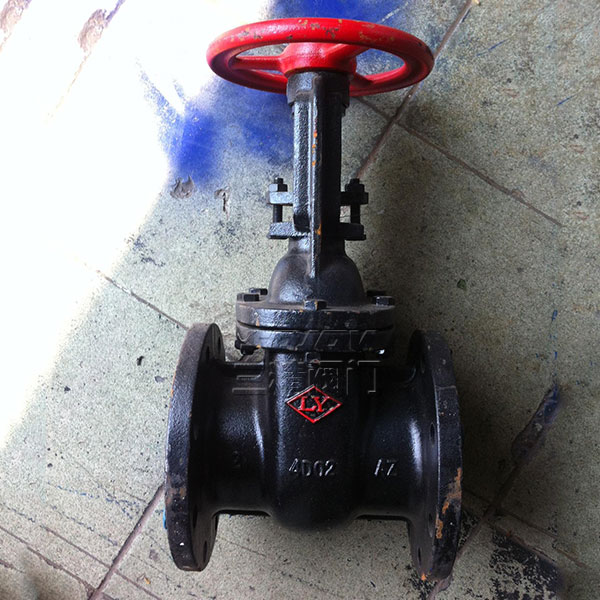

Z41T鑄鐵閘閥
楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
型號：Z41T
公稱通徑：50MM-1200MM
使用壓力：1.0MPA -1.6MPA
連接方式：法蘭連接
形式：手動
主要功能：起開關作用
使用介質：水工業管道
材質：HT200鑄鐵
標準：機械部標準或定做非標
|
鑄鐵閘閥型號：Z41T |
鑄鐵閘閥公稱通徑：50MM-1200MM |
鑄鐵閘閥使用壓力：1.0MPA -1.6MPA |
|
鑄鐵閘閥連接方式：法蘭連接 |
鑄鐵閘閥形式：手動 |
鑄鐵閘閥主要功能：起開關作用 |
|
鑄鐵閘閥使用介質：水工業管道 |
鑄鐵閘閥材質：HT200鑄鐵 |
鑄鐵閘閥標準：機械部標準或定做非標 |
楔式閘閥主要技術參數
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作 |
使用 |
||
|
強度 |
密封（液） |
低壓密封（氣） |
||||
|
Z41T-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
|
Z41T-10C |
||||||

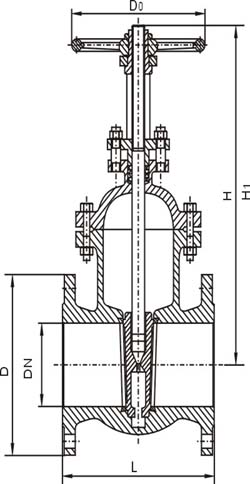

楔式閘閥主要外形尺寸法蘭尺寸
按JB78 PN1.0MPa規定
|
口徑 |
Z41H(T)-10(10C) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
|
楔式閘閥主要零件材料
|
型號 |
閥體 |
閥蓋 |
閘板 |
閥桿螺母 |
閥桿 |
填料 |
|
Z41H(T)-10 |
灰鑄鐵 |
灰鑄鐵 |
銅 |
不銹鋼 |
油浸石棉盤根 |
|
|
Z41H(T)-10C |
鑄鋼 |
|||||
閘閥訂貨主要事項：
閘閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構閘閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.hopehospital.com.cn】
| 相關閘閥系列 | ||||
| Z941W電動不銹鋼閘閥 | Z41H法蘭楔式閘閥 | BZ41H/W保溫閘閥 | Z41W法蘭不銹鋼閘閥 | 焊接式真空閘閥 |
| 水封閘閥 | PZ41H排渣閘閥 | Z44H/Z48H快速排污閥 | NKZ41H真空閘閥 | 法蘭高壓閘閥 |
| 波紋管閘閥 | Z45X彈性座封閘閥 | Z41X明桿彈性座封閘閥 | Z15T內螺紋暗桿楔式閘閥 | Z45T暗桿楔式閘閥 |
| Z44T暗桿楔式閘閥 | Z41T-10楔式閘閥 | DZ41W不銹鋼低溫閘閥 |
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
