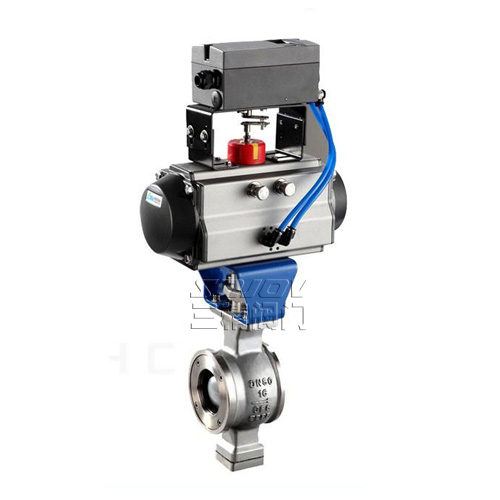

VQ41F不銹鋼V型球閥說明

V型球閥適用于Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節管路中介質的壓力及流量。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。

VQ41F不銹鋼V型球閥特征：

是我公司新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。=

VQ41F不銹鋼V型球閥主要特點

1、結構緊湊，體積小，可豎臥安裝等優點。
2、具有出色的調節特性：具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、zui大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的zui大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5、zui大可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的優越密封性：采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。
7、超強的剪切能力：采有金屬硬密封結構，芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本站執行器及調節閥部份。

1、帶有V型切口的球芯。（見圖）采用帶有V型切口的球芯結構，當閥在關閉時，可以剪切介質中纖維、微小顆粒，同時由于閥芯和閥座之間是無間隙回轉，可自行擦拭球體及閥座上的積垢物，保持球體與閥座之間的良好密封。

2、可動金屬閥座。（見圖）采用帶彈簧或板簧加載閥座結構，由于彈簧/板簧的彈性恢復力推動閥座，可使球芯與閥座之間長期具有良好的密封性能。同時由于閥座采用彈簧加載的活動結構，可使閥座自動校正，以達到與球芯的zui佳吻合。

VQ41F流量特性:V型調節球閥的固有流量特性為近似等百分比特性，特性曲線下圖所示。

VQ41F不銹鋼V型球閥主要零件材料

VQ41F外形及連接尺寸

（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。

公稱壓力 PN	常溫zui大 工作壓力	殼 體 試驗壓力	氣密封 試驗壓力	高壓密封 試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

VQ41F主要材質

殼體材料	閥座材料	適用溫度	適用介質
碳鋼C型	PTFE+不銹鋼	≤150℃	水、蒸汽油品等
	不銹鋼	≤250℃
鉻鎳鈦P型	PTFE+不銹鋼	≤150℃	硝酸類
	不銹鋼	≤200℃
鉻鎳鉬鈦鋼R型	PTFE+不銹鋼	≤150℃	醋酸類
	不銹鋼	≤200℃
鉻鉬釩鋼I型	不銹鋼	≤200℃	蒸汽、冶煉能源等

閥體、閥蓋	GB	WCB		ZG1Cr18NiTi		ZG0Cr18Ni12Mo2		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球體	GB	2Cr13/1Cr18Ni9Ti		1Cr18Ni9Ti /表面特殊處理		0Cr18Ni12Mo2 /表面特殊處理		25Cr2Mo1V /表面特殊處理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
閥桿、固定軸	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2		25Cr2Mo1V
	ASTM	420		304		316		F22a
閥座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193-B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

VQ41F執行標準
1、設計和制造：GB/12237-1989； AP1608。
2、檢驗和試驗：GB/T13927-1992； AP1608。
3、法蘭連接：JB/T79.1～2-1994； ASME/ANSIB 16.5。
4、結構長度：GB/T12221-1989； ASME/ANSIB16.10。
