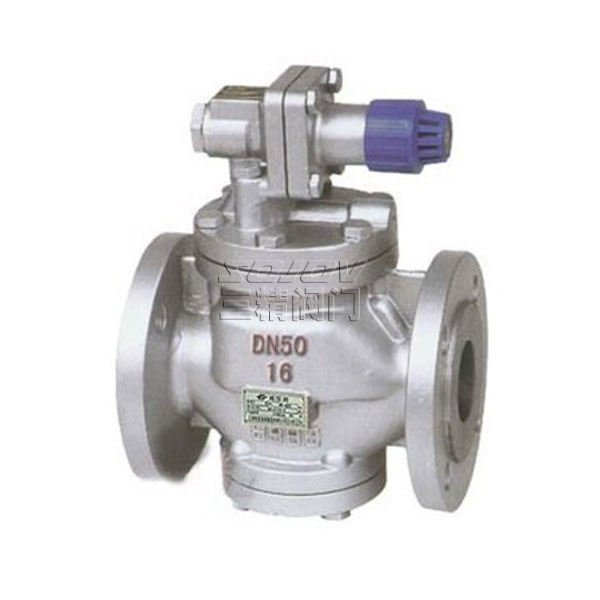

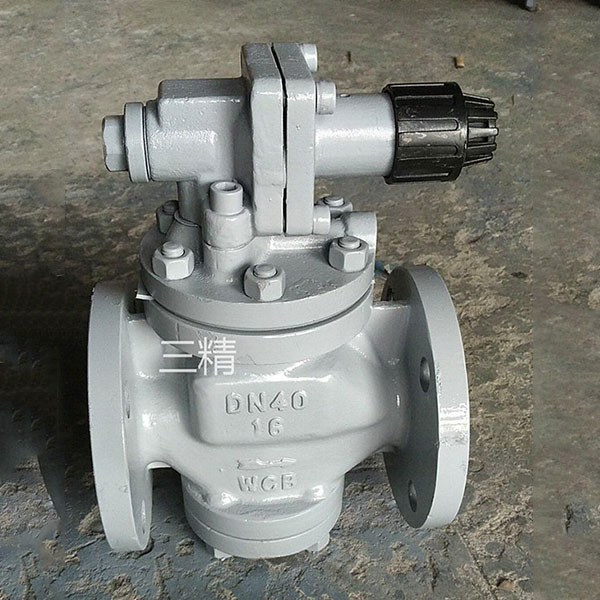

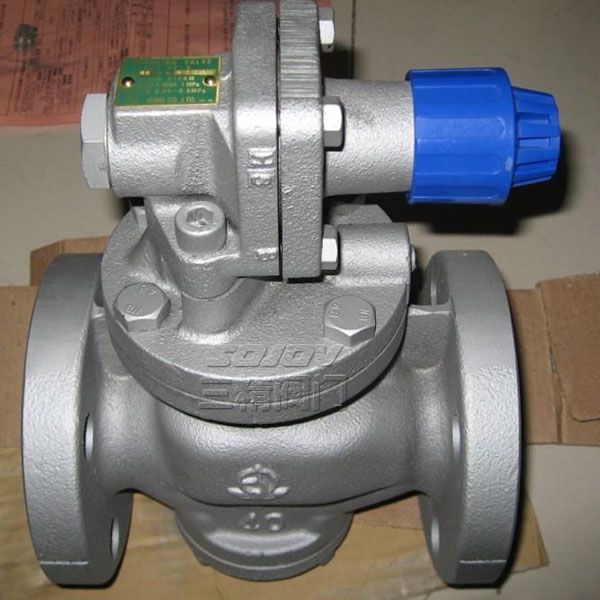

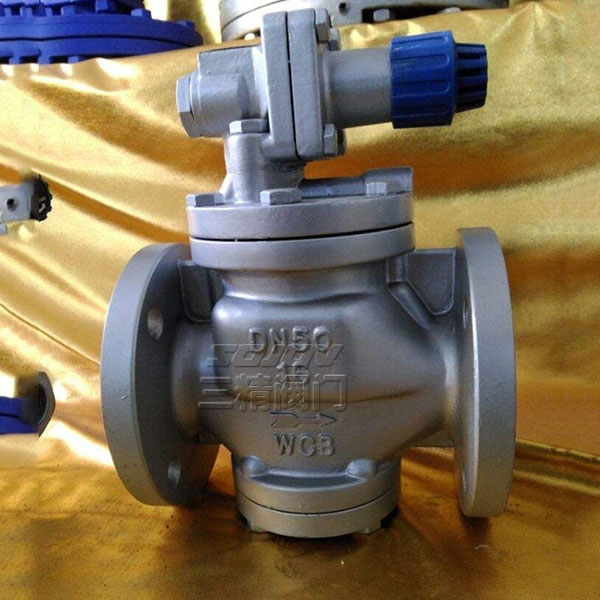

YG43H/Y高靈敏度蒸汽減壓閥

蒸汽減壓閥結構特點和用處

高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。

高靈敏度蒸汽減壓閥提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。改善了流線分布，降低了噪聲。改進了密封面結構，延長了密封面壽命。本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路

YG43H/Y高靈敏度蒸汽減壓閥主要技術參數和性能指標

YG43H/Y高靈敏度蒸汽減壓閥主要零件材料

YG43H/Y高靈敏度蒸汽減壓閥流量系數(Cv)

YG43H/Y高靈敏度蒸汽減壓閥連接尺寸

產品性能

1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。

2、改善了流線分布，降低了噪聲。

3、改進了密封面結構，延長了密封面壽命。

高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

技術參數和性能指標

公稱壓力 (Mpa) 1.0-1.6

殼體試驗壓力(Mpa)：1.5- 2.4

密封試驗壓力(Mpa)：1.0- 1.6

最高進口壓力(Mpa)：1.0 -1.6

出口壓力范圍(Mpa)：0.04-0.6 0.04-1.0

壓力特性偏差(Mpa)△Pp2P：GB12246-1989

流量特性偏差(Mpa)P2G：GB12246-1989

最小壓差(Mpa)：0.05 0.07

滲漏量：GB12245-1989

主要零部件詳細材料

閥體閥蓋底蓋：WCB

閥座閥瓣：2Cr13

缸套活塞：鋁鐵青銅

膜片：PH15-7Mo

活塞環：對位聚苯

導閥座導閥瓣：2Cr13

主閥彈簧：50CrVA

導調主彈簧：50CrVA

調節彈簧：60Si2Mn

減壓閥流量系數(Cv)

減壓閥調壓步驟

1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境

將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥

2慢慢開啟減壓閥前的閘閥至全開；

3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊

4螺母鎖緊打開減壓閥后閘閥

5如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
