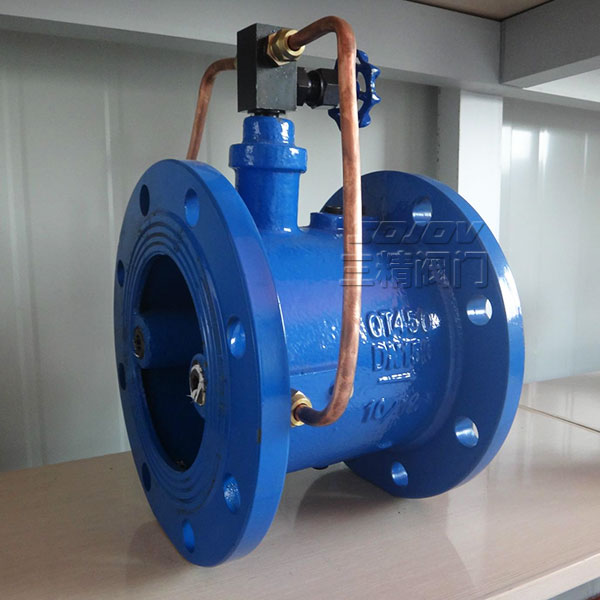

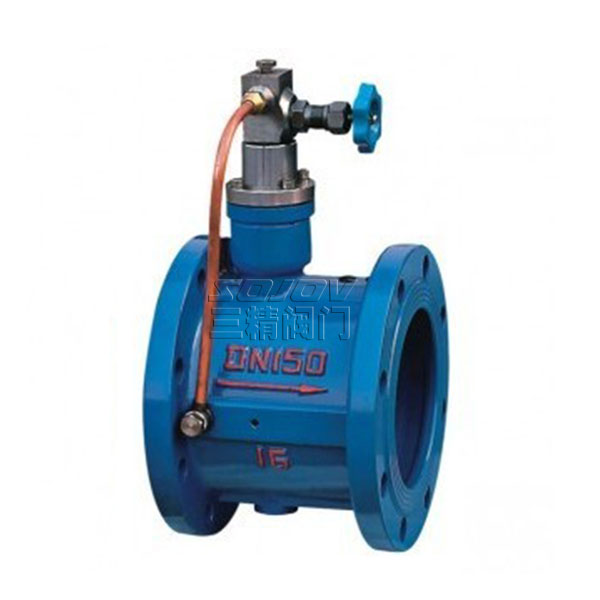

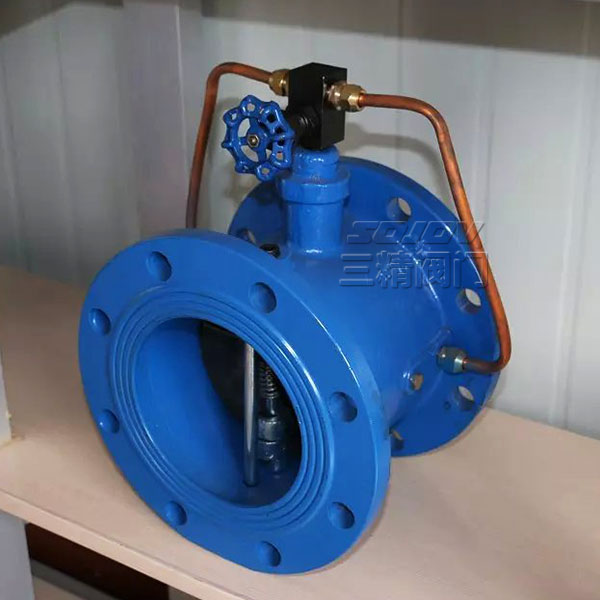

微阻緩閉蝶型消聲止回閥（微阻緩閉止回閥）
型號：HH48X
公稱通徑：200MM-1200MM
使用壓力：1.6MPA -10MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流和水錘
使用介質：水工業管道
材質： HT200鑄鐵 WCB碳鋼
標準：機械部標準或定做非標
微阻緩閉蝶型消聲止回閥用途及特點
微阻緩閉蝶型消聲止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城巿排污的最佳產品。
|
止回閥型號：HH48X |
止回閥 公稱通徑：200MM-1200MM |
止回閥 使用壓力：1.6MPA -10MPA |
|
止回閥連接方式：法蘭連接 |
止回閥形式：自動 |
止回閥主要功能：防止介質回流和水錘 |
|
止回閥 使用介質：水工業管道 |
止回閥材質： HT200鑄鐵 WCB碳鋼 |
止回閥 標準：機械部標準或定做非標 |
微阻緩閉止回閥主要零部件材料
|
零件名稱 |
閥體 |
蝶板 |
密封圈 |
閥桿 |
填料 |
|
材料 |
灰鑄鐵、碳鋼 |
灰鑄鐵、碳鋼、球墨鑄鐵 |
氯丁橡膠、丁腈耐油橡膠 |
不銹鋼 |
聚四氯乙烯 |
微阻緩閉止回閥主要外形尺寸
|
通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
B1 |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
|
B2 |
600 |
700 |
740 |
800 |
870 |
920 |
1000 |
1250 |
1360 |
1480 |
1580 |
1700 |
1950 |
2175 |
三精公司訂貨須知：
一、①微阻緩閉式蝶形止回閥產品名稱與型號②微阻緩閉式蝶形止回閥口徑③微阻緩閉式蝶形止回閥是否帶附件以便我們的為您正確選型④微阻緩閉式蝶形止回閥的使用壓力⑤微阻緩閉式蝶形止回閥的使用介質的溫度。二、若已經由設計單位選定三精公司的微阻緩閉式蝶形止回閥型號，請按微阻緩閉式蝶形止回閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.hopehospital.com.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
