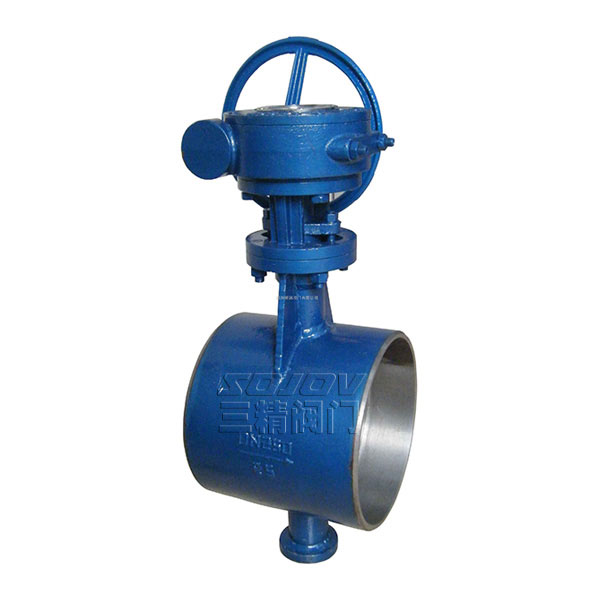

D363H/W對焊式硬密封蝶閥
D363H/W對焊式硬密封蝶閥概述
D363H對焊式硬密封蝶閥被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上。采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，作調節流量和載斷流體使用，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
|
對焊式蝶閥 型號：D363H |
對焊式蝶閥 公稱通徑：50MM-1000MM |
對焊式蝶閥 使用壓力：1.6MPA -2.5MPA |
|
對焊式蝶閥 連接方式：法蘭連接 |
對焊式蝶閥 形式： 蝸輪 |
對焊式蝶閥 主要功能：起開關作用 |
|
對焊式蝶閥 使用介質：水 油品 蒸汽 |
對焊式蝶閥 材質：鑄鋼 不銹鋼 |
對焊式蝶閥 標準：機械部標準或定做非標 |
D363H/W對焊式硬密封蝶閥產品特點
1、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3 、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥
D363H/W對焊式硬密封蝶閥尺寸表
|
ANSI 150Lb |
|||||||
|
公稱通徑 |
L |
Dn |
H1 |
H2 |
H |
DO |
|
|
in |
mm |
||||||
|
3 |
76 |
114 |
89.1 |
186 |
90 |
230 |
160 |
|
4 |
100 |
127 |
114.3 |
195 |
100 |
239 |
160 |
|
5 |
125 |
140 |
139.8 |
208 |
113 |
252 |
160 |
|
6 |
150 |
140 |
165.2 |
240 |
130 |
284 |
160 |
|
8 |
200 |
152 |
216.3 |
265 |
202 |
307 |
200 |
|
10 |
250 |
165 |
267.4 |
295 |
235 |
337 |
200 |
|
12 |
300 |
178 |
318.5 |
340 |
280 |
392 |
250 |
|
14 |
350 |
190 |
355.6 |
383 |
315 |
435 |
300 |
|
16 |
400 |
216 |
406.4 |
427 |
355 |
481 |
400 |
|
18 |
450 |
222 |
457.2 |
467 |
370 |
521 |
400 |
|
20 |
500 |
229 |
508 |
499 |
406 |
568 |
450 |
|
24 |
600 |
267 |
609.6 |
618 |
464 |
689 |
500 |
|
28 |
700 |
39 |
711.2 |
745 |
560 |
903 |
350* |
|
32 |
800 |
318 |
812.8 |
809 |
630 |
967 |
350* |
|
36 |
900 |
330 |
914.4 |
873 |
697 |
1030 |
350* |
|
42 |
1050 |
410 |
1066.8 |
964 |
777 |
1122 |
350* |
|
ANSI 300Lb |
|||||||
|
公稱通徑 |
L |
Dn |
H1 |
H2 |
H |
DO |
|
|
in |
mm |
||||||
|
3 |
76 |
118 |
89.1 |
242 |
108 |
286 |
160 |
|
4 |
100 |
190 |
114.3 |
204 |
108 |
248 |
160 |
|
5 |
125 |
200 |
139.8 |
214 |
120 |
258 |
160 |
|
6 |
150 |
210 |
165.2 |
259 |
135 |
301 |
200 |
|
8 |
200 |
230 |
216.3 |
276 |
202 |
318 |
200 |
|
10 |
250 |
250 |
267.4 |
313 |
235 |
365 |
250 |
|
12 |
300 |
270 |
318.5 |
363 |
280 |
415 |
300 |
|
14 |
350 |
290 |
355.6 |
406 |
315 |
458 |
400 |
|
16 |
400 |
310 |
406.4 |
441 |
355 |
510 |
450 |
|
18 |
450 |
330 |
457.2 |
523 |
370 |
591 |
500 |
|
20 |
500 |
350 |
508 |
602 |
420 |
740 |
350* |
|
24 |
600 |
390 |
609.6 |
695 |
490 |
833 |
350* |
蝶閥訂貨主要事項：
蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.hopehospital.com.cn】
