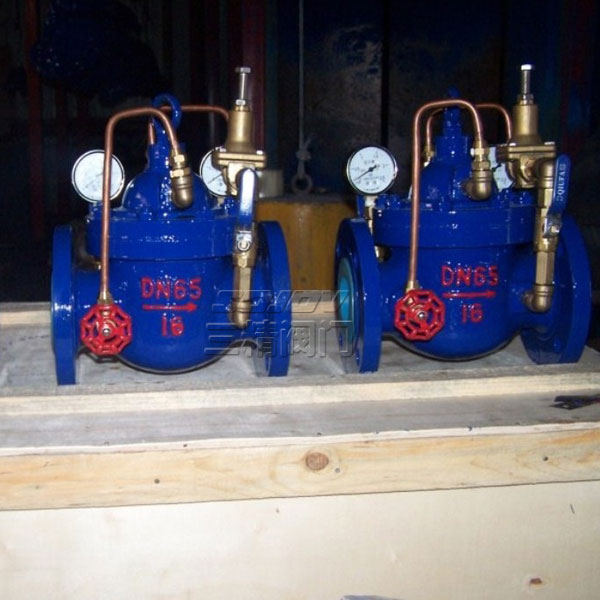

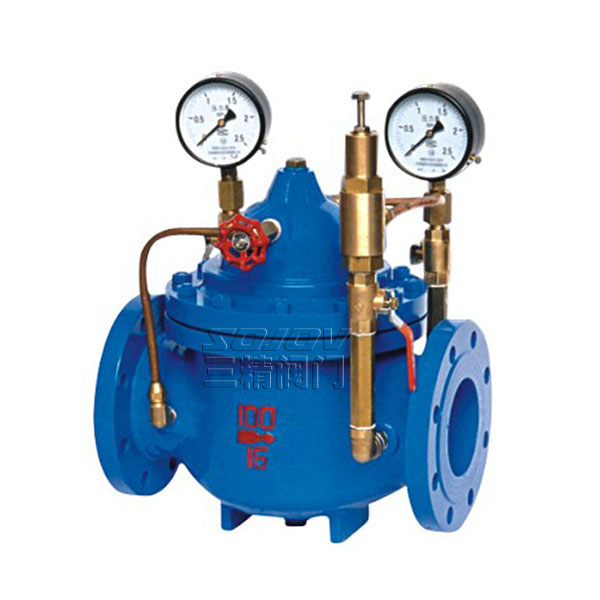

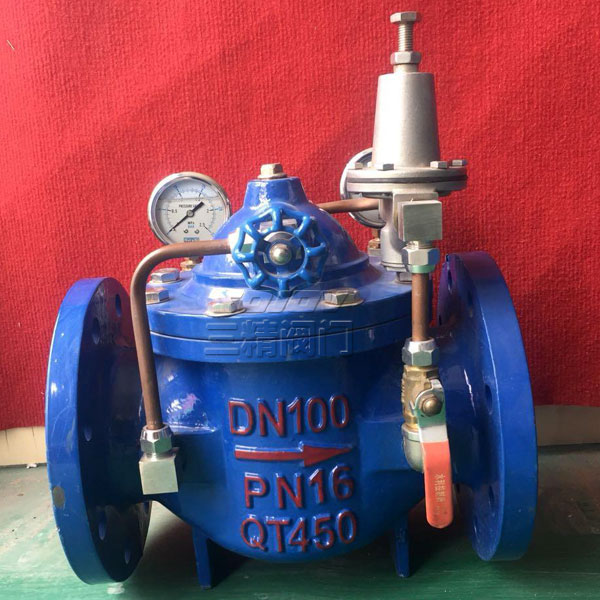

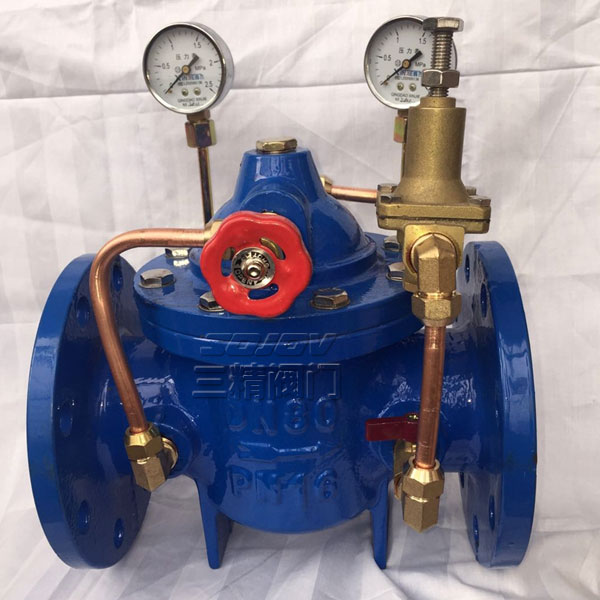

200X減壓閥,減壓穩壓閥
200X減壓閥，減壓穩壓閥概述
|
減壓閥型號：200X |
減壓閥 公稱通徑：50MM-1000MM |
減壓閥 使用壓力：1.6MPA -6.4MPA |
|
減壓閥 連接方式：法蘭連接 |
減壓閥 形式：可調節 |
減壓閥 主要功能：穩定壓力 |
|
減壓閥 介質：水工業管道 |
減壓閥 材質：鑄鐵 球墨鑄鐵 鑄鋼 |
減壓閥 標準：機械部標準或定做非標 |
200X減壓閥結構特點和用途
1、200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。
2、200X減壓閥利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
3、三精閥門公司生產的200X減壓閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
200X減壓閥工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉�？刂剖彝Ｖ古潘�，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。
200X減壓閥（穩壓閥）主要技術參數
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
最高進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
200X減壓閥（穩壓閥）主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金 |
|
密封圈O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
導閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
200X減壓閥（穩壓閥）連接尺寸(PN 1.0-2.5MPa)
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
335 |
90 |
170 |
170 |
|
65 |
280 |
345 |
98 |
180 |
180 |
|
80 |
310 |
355 |
110 |
190 |
190 |
|
100 |
350 |
365 |
120 |
200 |
200 |
|
125 |
400 |
445 |
145 |
215 |
215 |
|
150 |
450 |
460 |
155 |
230 |
230 |
|
200 |
550 |
505 |
190 |
255 |
255 |
|
250 |
650 |
550 |
250 |
295 |
295 |
|
300 |
800 |
710 |
290 |
325 |
325 |
|
350 |
900 |
725 |
330 |
380 |
380 |
|
400 |
1000 |
760 |
360 |
415 |
415 |
|
450 |
1000 |
810 |
445 |
435 |
435 |
|
500 |
1100 |
865 |
495 |
460 |
460 |
|
600 |
1100 |
935 |
550 |
520 |
520 |
|
700 |
1450 |
1000 |
605 |
570 |
570 |
|
800 |
1560 |
1100 |
730 |
620 |
620 |
|
900 |
1800 |
1205 |
800 |
670 |
670 |
|
1000 |
2000 |
1330 |
910 |
830 |
830 |
三精閥門公司訂貨須知：
一 、①可調式減壓閥產品名稱與型號②可調式減壓閥 口徑③可調式減壓閥 是否帶附件以便我們的為您正確選型④可調式減壓閥的使用壓力⑤可調式減壓閥 的使用介質的溫度。二、若已經由設計單位選定三精公司的可調式減壓閥 型號,請按可調式減壓閥 型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。感謝您訪問我們的網站【http://www.hopehospital.com.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
| 相關水利控制閥系列 | ||||

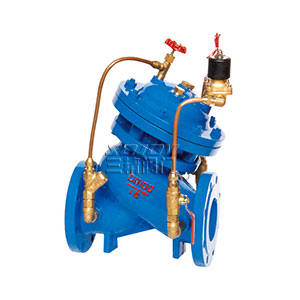

| 600X電控水力控制閥 | 500X安全泄壓閥,持壓閥 | 400X流量控制閥 | 200X減壓閥,減壓穩壓閥 | 100X遙控浮球閥 |

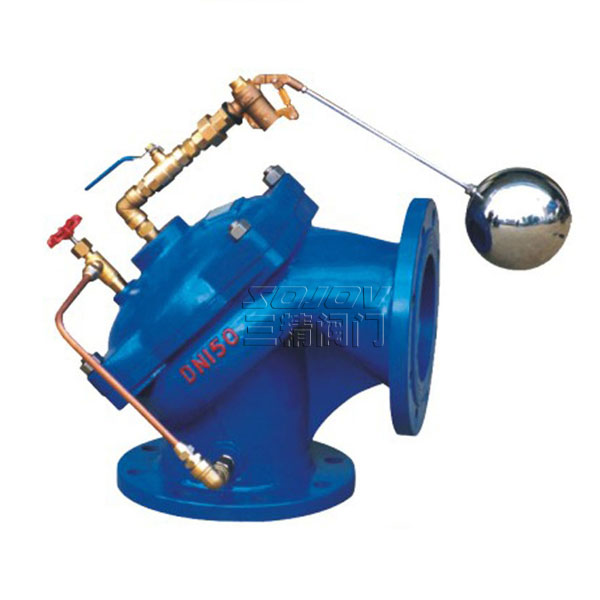

| JD745X多功能水泵控制閥 | J145X電動遙控閥 | 100A角型定水位閥 | J744X液動快開排泥閥 | 膜片式液壓快開排泥閥 |
