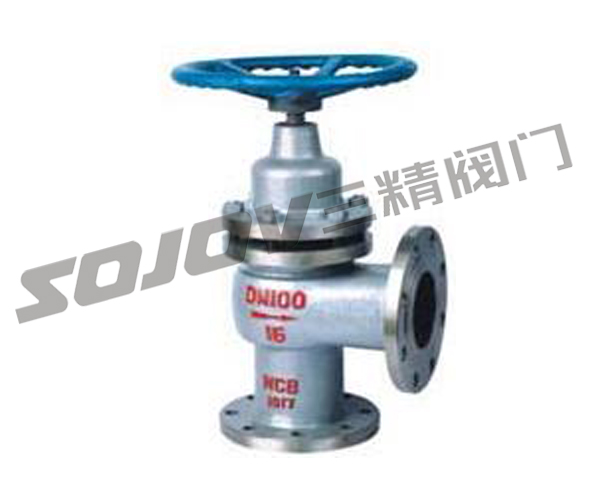

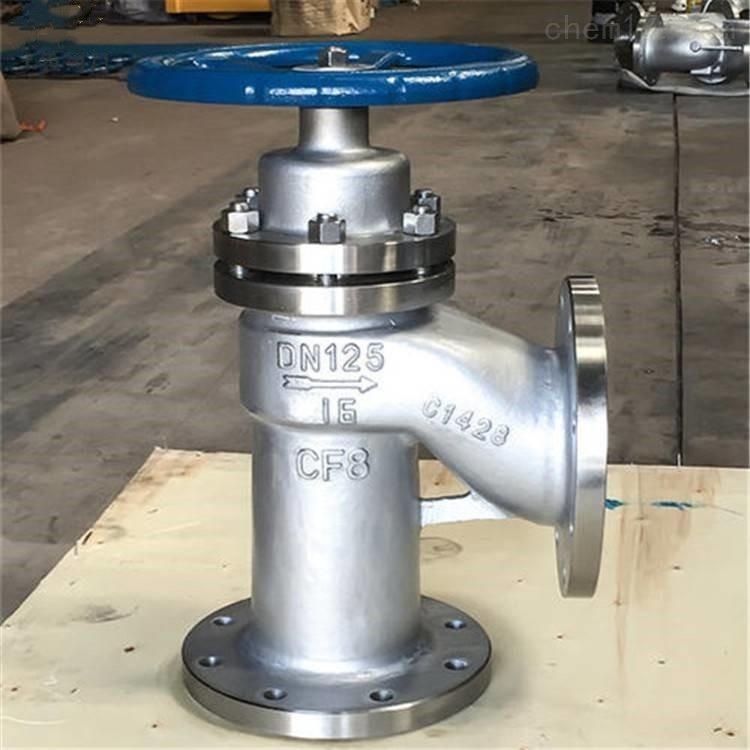

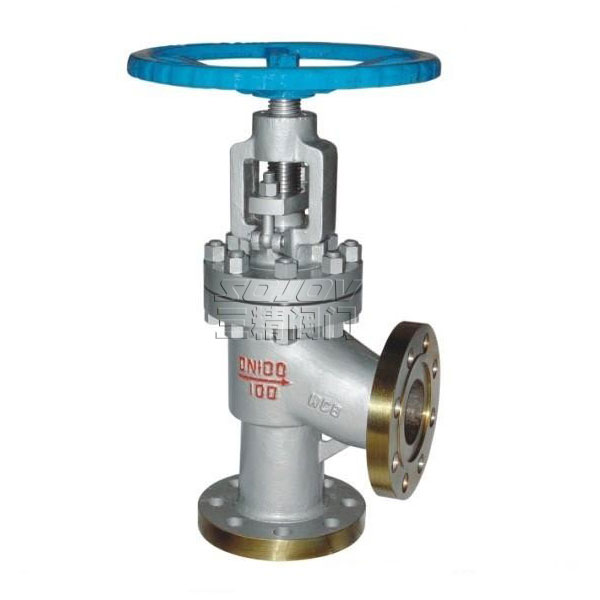

U44H角式柱塞閥,不銹鋼角閥

角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。

分享到：

三精閥門 U44H角式柱塞閥,不銹鋼角閥可定制

U44H角式柱塞閥概述

角式柱塞閥型號：U44H	角式柱塞閥通徑：15MM-350MM	角式柱塞閥使用壓力：1.6MPA -4.0MPA
角式柱塞閥連接方式：法蘭連接	角式柱塞閥操作方式：手動	角式柱塞閥主要功能：起開關作用
角式柱塞閥使用介質：水.油品.蒸汽	角式柱塞閥材質：鑄鋼.不銹鋼	角式柱塞閥標準：機械部標準或定做非標

角式柱塞閥主要連接結構尺寸

DN(mm)/ 尺寸 (mm)	U44SM-16C(P) UJ44H-16C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	188	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

角式柱塞閥主要連接結構尺寸

DN(mm)/ 尺寸 (mm)	U44SM-25（P） UJ44H-25C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	170	19	19	21	25	27	31	33	36	40	44
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

三精閥門公司訂貨須知：

一、①角式柱塞閥產品名稱與型號②角式柱塞閥口徑③角式柱塞閥是否帶附件以便我們的為您正確選型④角式柱塞閥的使用壓力⑤角式柱塞閥的使用介質的溫度。二、若已經由設計單位選定三精公司的角式柱塞閥型號，請按角式柱塞閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.hopehospital.com.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優(yōu)質的服務。
